プーリーのV溝、切断機の刃付け、直径0.25mmの測定子の先端——用途も業界も異なるこれらの部品には、共通点があります。いずれも、砥石を目的の形に成形して輪郭を削り出す「プロファイル研削」の得意分野だという点です。
本記事では、プロファイル研削でよくご依頼いただく部品、対応材質と砥石の使い分け、精度の目安を、群馬県太田市のアミイダの実例をもとに整理します。加工の仕組みから知りたい方はプロファイル研削とは｜倣い・投影・成形研削の仕組みと精度をあわせてご覧ください。
■ お急ぎの方へ
「この部品はプロファイル研削で加工できるのか」を知りたい方は、図面と材質・要求精度をお送りください。お問い合わせフォームから対応可否をご回答します。
プロファイル研削でよく加工する部品
プロファイル研削は、砥石成形と投影・座標管理を組み合わせて、R・溝・テーパなどの輪郭形状を削り出す加工法です。「複雑な輪郭の最終仕上げ」を担うため、対応する部品は業界をまたいで幅広くなります。
アミイダで実際にご依頼の多い部品は次の通りです。
| 部品の例 | 加工内容の例 |
|---|---|
| プーリー | V溝・多条溝の輪郭研削 |
| ベアリング関連部品 | 溝・輪郭の追加工 |
| ハウジング | 内外の形状仕上げ |
| カッター・円盤状の刃・切断機の刃 | 刃付け（切れ刃の研削） |
| マンドレル | テーパ・段付き形状の研削 |
| バルブ部品 | テーパ・シート面の仕上げ |
| 測定子（フィーラ・スタイラス） | 先端R・球面の微細形状研削 |
| パンチ・金型部品 | 形状溝・R・テーパの輪郭研削 |
共通するのは、単純な平面・円筒ではない「輪郭」を、μm単位の公差で要求される部品だという点です。過去の具体的な加工内容は加工事例の一覧でも紹介しています。

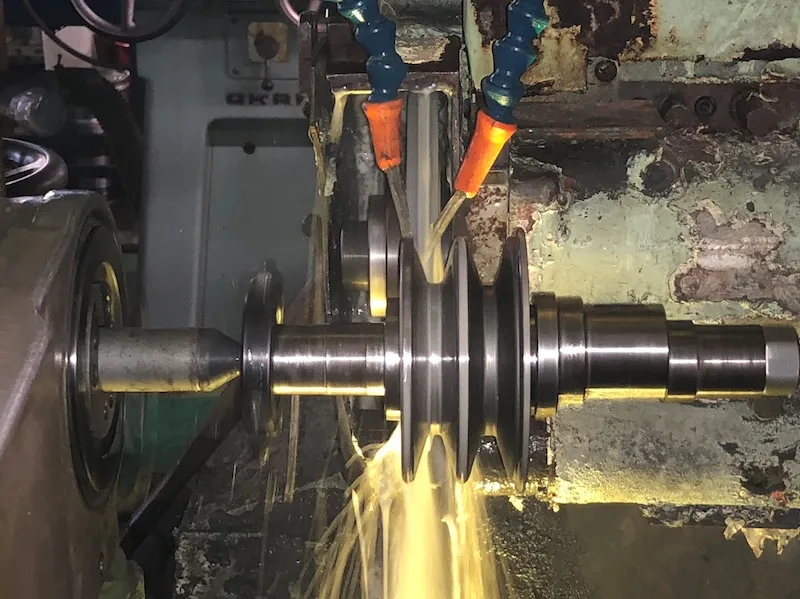

たとえばプーリーでは、成形した砥石で複数条のV溝を仕上げることで、溝ごとの角度・ピッチのばらつきを抑えます。カッターや切断機の刃付けでは、刃先角度と逃げ面を輪郭として管理し、切れ味と刃持ちを両立させます。測定子は先端Rの形状そのものが測定精度に直結するため、投影機と形状測定器を併用したμm単位の作り込みが求められます。
対応材質と砥石の使い分け
材質は、SCM（クロムモリブデン鋼）、SK（炭素工具鋼）、SKD（合金工具鋼）、SKH（高速度工具鋼）、S45C（機械構造用炭素鋼）といった鋼材が中心です。加えて、超硬合金や、ハステロイ・インコネルなどの耐熱・耐食合金にも対応しています。
現場で砥石を使い分ける基準は、第一に材質です。形状によって砥石を変えることは少なく、「素材ごとに最適な砥石を選び、さらに粗加工と仕上げで使い分ける」のが基本になります。
| 材質の例 | 砥石の目安 |
|---|---|
| SCM・SK・S45Cなどの一般鋼材 | 一般砥石（砥粒の種類を素材に合わせて選定） |
| SKD・SKHなどの焼入れ工具鋼 | 一般砥石またはCBN砥石 |
| 超硬合金 | ダイヤモンド砥石 |
| ハステロイ・インコネルなどの難削材 | 素材に合わせて砥粒・砥石を選定 |
粗加工と仕上げで砥石を替えるのは、研削能率と面粗さ・焼けのバランスを取るためです。粗加工では削る速さを優先し、仕上げでは面粗さと寸法の安定を優先します。無理に1本の砥石で通すと、研削焼け（研削熱による加工面の変質）のリスクが上がります。焼けのメカニズムは研削焼けの原因と防止策｜焼け・クラックを起こさない加工条件で解説しています。
超硬素材の輪郭加工については、超硬のプロファイル研削｜スタイラス・電極など微細形状の加工で詳しく解説しています。
加工精度の目安
プロファイル研削で管理できる精度の目安は次の通りです。
| 項目 | 目安 |
|---|---|
| 寸法精度 | 10μm（0.01mm）レンジでの安定保証 |
| 溝幅の公差 | ±5μm程度まで管理可能 |
| テーパ・R形状の公差 | 形状に応じて比率（％）で管理 |
| 面粗さ | 標準Ra0.2、最高Ra0.05 |
| 最小加工径 | Φ0.25mm（円筒装置での加工部） |
注意したいのは、公差の考え方が形状によって変わる点です。溝幅のような幅寸法は±5μm程度まで管理できますが、テーパやR形状は単純な±寸法ではなく、勾配や形状の比率で公差を管理するのが基本です。図面の公差指示に迷う場合は、要求機能をお聞きした上で管理方法からご提案します。
仕上げた輪郭は形状測定器で実測して保証し、加工内容によっては研削盤上の投影機（20倍・50倍）でも工程内測定を行います。精度を安定させる考え方は内面研削の精度管理｜公差±1μmを安定して出すための条件も参考になります。
加工事例
代表的な加工事例を3つ紹介します。いずれも図面公差に対して、砥石成形と測定の組み合わせで形状を保証した事例です。
| 業界 | 部品 | 材質 | 精度 | 数量 |
|---|---|---|---|---|
| 油圧機器 | ピン | SCM415 | SΦ±0.01mm・球面0.01mm | 100本 |
| 工作機械 | クイルライナー | SKH51 | R形状0.01mm・真直度0.01mm | 2個1セット |
| 金型・測定機器 | フィーラ（測定子） | SKD11 | 先端形状0.35mm・振れ0.02mm | 100本 |
ピンは、先端の球面（SΦ）を±0.01mmで管理しながら100本を安定して仕上げた量産事例です。クイルライナーはR形状と真直度をそれぞれ0.01mmで両立させた高精度事例、フィーラは先端形状0.35mmと振れ0.02mmを100本単位で揃えた微細形状の事例です。
難易度の高い案件では、「要求精度はプロファイル研削レベル、しかし製品サイズは円筒研削機クラス」という部品を、固定方法の再検討と治具の工夫で対応したこともあります。SR100（半径100mmの球面）のような大きなR形状は、砥石成形ではなくNCの座標管理で輪郭を作り込みます。
量産面では、月産1,500本（150本×10ロット）の実績があります。繰り返し精度が必要な中ロット品はNC制御、砥石成形だけで形状が出せるものは手動制御と使い分けることで、単品・試作から量産まで段取りを最適化しています。
また、砥石成形と段取りの発想で生産性が大きく変わるのも、プロファイル研削の特徴です。実際に「他社では徹夜の作業で2〜3ロットが限界だった加工が、40ロット前後まで品質を保ったまま流れるようになった」と評価をいただいた事例もあります。砥石側に形状を持たせる考え方は成形研削で輪郭をつくる｜R形状・V溝・テーパの砥石成形で解説しています。
対応サイズと設備
対応できるワークサイズの目安は、昇降加工で250×100×130mm（2パス加工で最大171mmの実績あり）、円筒装置でΦ1.5〜100mm（加工部は最小Φ0.25mm）です。円筒装置は加工箇所により制限があり、重量物には対応できないため、サイズぎりぎりの部品は事前に図面でご相談ください。
| 設備 | 仕様 |
|---|---|
| 自動光学的精密倣い研削盤 ×2台 | 250×100×130mm／投影倍率20倍・50倍 |
| CNCプロファイル研削盤 GLS-135AS（テクノワシノ） | ストローク135mm／円筒装置 芯間200mm |
設備と対応範囲の詳細はプロファイル研削のサービスページにまとめています。
