内面研削の精度管理｜公差±1μmを安定して出すための条件

内面研削で公差±1μmという高精度を安定して出すには、研削盤の性能だけに頼ることはできません。砥石の選定、クーラントの管理、工作機械の剛性、加工条件の最適化、そして測定の精度までを総合的に整える必要があります。本記事では、内面研削の精度を左右する主要因子と、公差±1μmを実現するための具体的な条件設定、難削材で精度を出す実務上のコツまでを、現場目線で整理して解説します。

内面研削の基本については、内面研削加工のサービス案内もあわせてご覧ください。

■ お急ぎの方へ
内径φ1〜φ300mm、公差±1μmまでの内面研削に対応しています。お見積もりやご相談はお問い合わせフォームからお気軽にどうぞ。

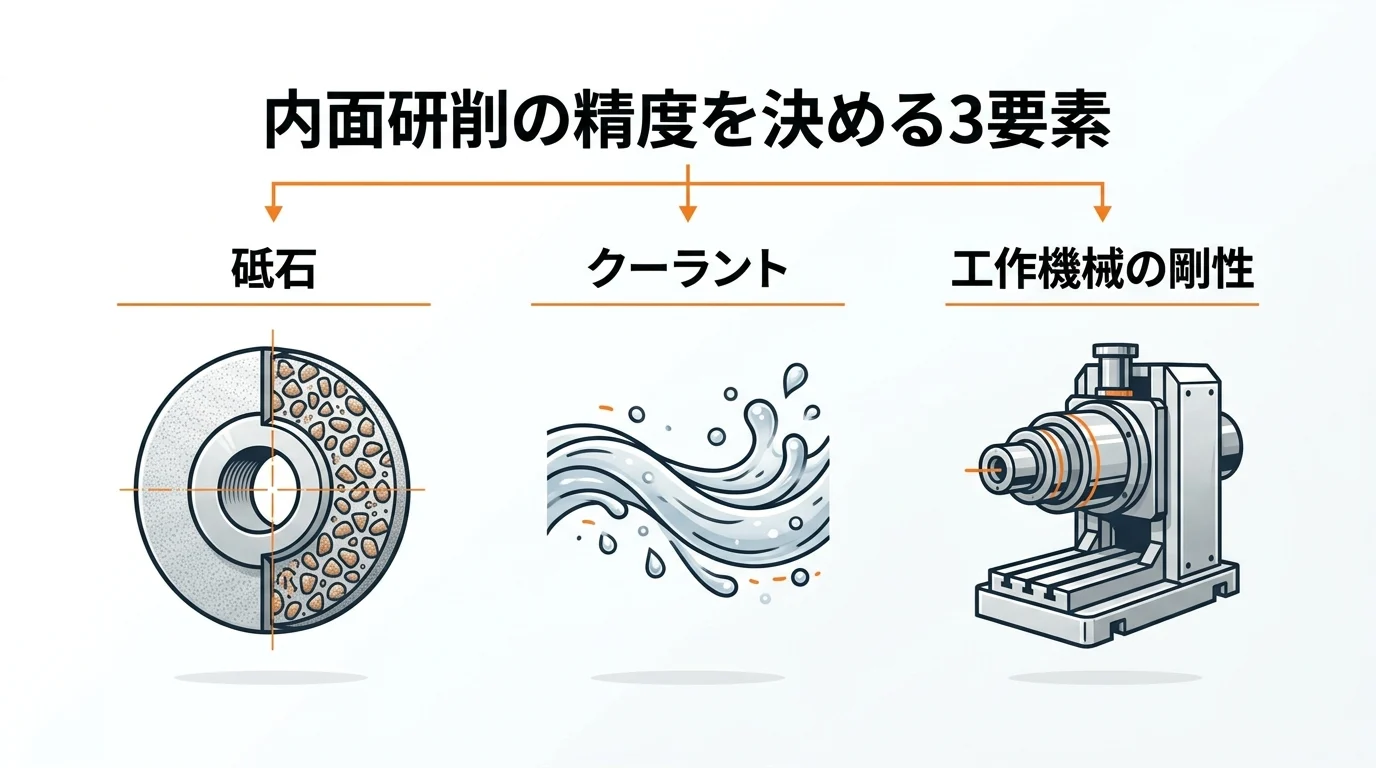

内面研削の精度を決める3つの要素

内面研削の精度は、単に高性能な研削盤を導入すれば自動的に上がるものではありません。実際の現場で公差±1μm（±0.001mm）を狙うときには、次の3つの要素を総合的にコントロールする必要があります。

• 砥石の選定と修正（ドレッシング・ツルーイング）
• クーラントの種類・流量・温度管理
• 工作機械の剛性と熱変位の制御

1つでも管理が甘いと、寸法・真円度・表面粗さのいずれかが安定せず、ロット内ばらつきが目標公差を超えてしまいます。順に詳しく見ていきます。

砥石の選定と修正

砥石は内面研削における「刃物」にあたる存在です。砥粒の種類（CBN・WA・GC等）、結合剤、粒度、結合度を加工条件に合わせて選定します。一般的な選定指針は次のとおりです。

• 焼入れ鋼・工具鋼: WA系、粒度#60〜#120
• ステンレス: GC系、粒度#80〜#150
• 超硬: ダイヤモンド、粒度#140〜#220
• 難削材（ハステロイ・インコネル）: CBN、粒度#100〜#150

砥石は使うほどに目つぶれ・目詰まり・偏摩耗を起こします。これを修正する作業がドレッシングとツルーイングです。ドレッシングは切れ味回復、ツルーイングは形状修正を目的とした作業で、公差±1μmレベルでは1ロット内でも複数回の修正が必要になります。修正後は必ず数個のテストピースで寸法と粗さを確認してから本加工に入ることが、ばらつきを抑えるポイントです。

クーラントの管理

クーラント（研削液）は冷却・潤滑・切粉排出の3役を担っています。内面研削はワーク内部での加工となるため、加工点へクーラントが届きにくく、油膜切れによる焼けが起きやすい工程です。次の管理項目を継続的に確認します。

• クーラントの種類: 水溶性（エマルション・ソリューブル）／不水溶性（油性）の使い分け
• 濃度: 規定濃度の±0.5%以内を保つ。屈折計で日次測定
• 流量・吐出位置: 加工点に直接届くノズル位置に調整
• 温度管理: 室温±2℃以内に保つ。クーラントクーラーや恒温装置を併用
• 清浄度: マグネットセパレータ＋ペーパーフィルタで切粉除去

特に温度管理は、ワークの熱膨張に直結します。鋼の線膨張係数は約11×10⁻⁶/Kなので、φ100mmのワークが1℃変動すると寸法が約1μm変化する計算です。公差±1μmを狙う場合、クーラント温度を±0.5℃以内で安定させることが現実的な前提になります。

工作機械の剛性と熱変位

研削盤本体の剛性と熱変位も精度を決定づける要素です。剛性が不足すると加工時のたわみで寸法・真円度がばらつき、熱変位が大きいと立ち上げ直後と数時間後で寸法が変わってしまいます。次の対策が有効です。

• 稼働前のウォームアップ運転（30分〜1時間）で機内温度を安定化
• 主軸・テーブルの熱変位補正機能（最近のNC研削盤に標準搭載）
• 定期的なベアリング・スピンドルの点検
• 工場内の空調管理（できれば±1℃の恒温室）

当社では研削専用エリアの空調を24時間管理し、稼働前のウォームアップを徹底することで、立ち上げ直後でも安定した寸法管理を実現しています。詳細な設備構成については設備一覧をご覧ください。

公差±1μmを実現する加工条件の設定

3要素を整えたうえで、加工条件を細かく追い込んでいきます。内面研削で公差±1μmを安定して出すための条件設定の基本は、「粗→中→仕上→スパークアウト」の段階分けと、仕上げ工程の極小切り込みです。

切り込み量とテーブル送り

切り込み量（半径方向の取り代）は、工程ごとに段階的に減らします。一般的な目安は次のとおりです。

仕上工程では切り込み量を1μm以下まで落とし、表面粗さと寸法を同時に追い込みます。テーブル送りも仕上工程では低速化し、砥石とワークの接触時間を確保することで安定した寸法が得られます。

砥石回転数とワーク回転数のバランス

内面研削では、砥石の周速とワークの周速の比率（速度比）が表面粗さと加工効率に直結します。一般的な速度比は60〜100倍で、ワーク径が小さいほど砥石回転数を上げてバランスを取ります。φ20mm程度の小径内径では、砥石回転数を3万rpm以上に設定する場合もあります。

速度比が低すぎると砥粒1個あたりの切り込み量が増え、表面粗さが悪化します。一方、速度比を上げすぎると砥石の摩耗が早まり、形状崩れの原因になります。実際の現場では、テストピースで粗さを測定しながら最適点を探る作業が必要です。

スパークアウトの活用

スパークアウトとは、切り込みをゼロにしたまま数秒〜十数秒間そのまま加工を続ける工程です。研削中に蓄積した加工抵抗によるたわみが解放され、寸法と真円度が安定します。公差±1μmレベルでは、仕上工程の最後に必ず3〜10秒のスパークアウトを入れることが定石です。

スパークアウト時間が短すぎると寸法が安定せず、長すぎると表面が「磨かれすぎ」て粗さが規定値から外れることがあります。材質と砥石の組み合わせごとに最適時間を決めておくと、再現性が高まります。

内面研削の測定方法

公差±1μmで管理するには、測定精度自体が公差の1/3〜1/5以下である必要があります（測定の不確かさの原則）。つまり±0.2〜0.3μmレベルで測定できる手段が必要です。

電気マイクロメータでの内径測定

電気マイクロメータは、機械式マイクロメータの数十倍の分解能（0.1〜0.5μm）を持つ測定器です。専用のスタンドにセットし、ワークを差し込むだけで内径を瞬時に表示します。バッチ生産時のインプロセス測定や、工程能力（Cp・Cpk）の計算用データ収集に向いています。

校正用のマスターリング（基準環）と組み合わせることで、温度補正と比較測定を行い、現場で±0.5μmの測定精度が得られます。室温が変動する環境では、ワークとマスターを同じ温度に十分なじませてから測定することが大切です。

三次元測定機（CMM）による真円度・円筒度評価

寸法だけでなく真円度・円筒度・直径バラつきまで管理する場合は、三次元測定機（CMM）の出番です。プローブで内径を多点測定することで、断面ごとの真円度や軸方向の円筒度プロファイルが得られます。±1μmレベルの精度を要求される航空・医療・半導体部品では、全数CMM測定がスタンダードになりつつあります。

エアマイクロメータの活用

量産・抜き取り検査の場面ではエアマイクロメータも有力です。ワーク内径にエアプラグを差し込み、流量変化から内径を読み取る仕組みで、操作が簡単で繰り返し精度が±0.3μm程度と高いのが特長です。φ5〜φ80mmあたりの中径ワークで、シフトごとの工程能力チェックに使われます。

難削材で公差を出すためのコツ

同じ公差±1μmを狙うにも、材質によって戦略を変える必要があります。代表的な難削材ごとに、現場での実務上のポイントを紹介します。

ステンレス（SUS304・SUS316等）の場合

ステンレスは熱伝導率が低く、加工熱が逃げにくい材質です。砥石への目詰まりも起きやすく、加工焼け（研削焼け）の原因になります。次の対策が有効です。

• 砥石はGC系（緑色炭化珪素）、結合度は柔らかめ（H〜J程度）
• クーラントは流量を多めに設定。加工点への直接吐出を確保
• 切り込み量は通常材より20〜30%控えめに
• ドレッシング頻度を上げる（3〜5ロットに1回）

SCM鋼スリーブの内面研削事例についてはこちらの加工事例でも紹介しています。

焼入れ材の場合

HRC58〜62程度の焼入れ材では、CBN砥石が第一選択肢になります。WA砥石でも研削可能ですが、砥石摩耗が大きく公差を維持できる加工数が限られます。CBN砥石は初期コストが高い反面、ドレッシング間隔が長く取れるため、量産での総コストは下がるケースが多いです。

焼入れ材は熱膨張で寸法が動きやすいため、仕上工程の前にワーク温度を計測し、必要に応じて時効（数分の冷却待ち）を入れることで寸法のばらつきを抑えられます。

ハステロイ・インコネル等の場合

ハステロイ（Ni基耐食合金）やインコネルは、加工硬化が激しく粘りも強い難削材です。加工中に表面が硬化して砥石を消耗させるため、CBN砥石を使い、切れ味重視で加工することが基本になります。

• 砥石はCBN（粒度#100〜#150）、低結合度
• 切り込み量は焼入れ鋼の50〜70%に抑える
• クーラントは極圧添加剤を含む水溶性タイプを推奨
• ドレッシング頻度を上げ、目つぶれを防ぐ

ハステロイの内径研磨加工事例についてもお気軽にご相談ください。当社では難削材を含む幅広い材質に対応しています。

内面研削の精度トラブルとその対処

現場で起きやすい代表的な精度トラブルと、その原因・対処を整理します。

振れ・テーパが出る場合

軸方向に径の差（テーパ）が出る原因は、砥石軸とワーク軸の平行度不良、または熱変位による軸ずれです。対処としては、砥石軸の修正と機内温度の安定化が必要です。テーパが0.5μm/100mm以下に収まらない場合は、研削盤メーカーへの精度点検を依頼することも検討します。

表面粗さが安定しない場合

表面粗さのばらつきは、砥石の状態（目詰まり・偏摩耗）またはクーラント供給不足が主因です。仕上工程前にドレッシングを実施し、クーラント流量と吐出位置を確認することで多くのケースは改善します。

寸法が時間とともに変動する場合

稼働開始から数時間にわたって寸法がドリフトしていく現象は、機械の熱変位が原因のことが多いです。ウォームアップ時間を延長する、または最近のNC研削盤に搭載されている熱変位補正機能を有効化することで安定します。それでも収まらない場合は、工場の空調を見直す必要があります。
