研削焼け（研磨焼け）は表面の変色だけでなく、硬度低下や残留応力の悪化、微小クラックを伴い、部品の疲労寿命を縮める重大な不具合です。しかも軽度の焼けは目視では見抜けず、適切な検査方法を選ばないと不良が市場に流出してしまいます。本記事では、研削焼け・研磨焼けの検査方法それぞれの原理と長所・短所、規格や判定基準、そして検査を再発防止につなげる考え方までを、研削の現場目線で解説します。
研削焼けの発生メカニズムと加工側の防止策は、研削焼けの原因と防止策で詳しく解説しています。
■ お急ぎの方へ
研削焼けを出さない加工条件づくりから、難削材の精密研削までご相談を承ります。お見積もり・技術相談はお問い合わせフォームからお気軽にどうぞ。
研削焼け（研磨焼け）とは｜なぜ検査が必要か
研削焼けとは、研削熱によって加工面が高温になり、表層の組織や性質が変化する現象です。具体的には次のような変化が起こります。

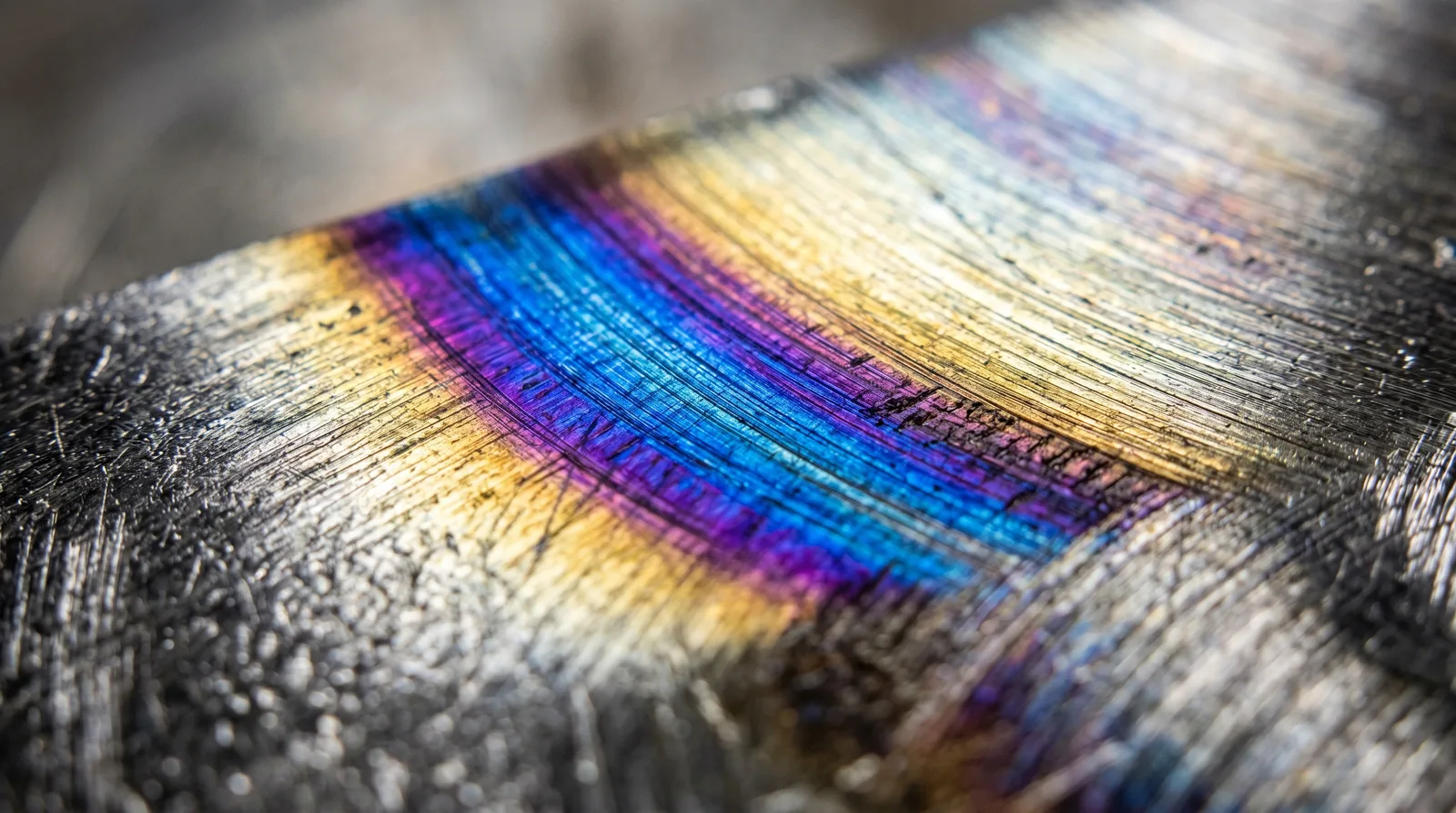

- 酸化による変色：酸化層の厚さに応じて、薄いわら色から青色へと段階的に変色します。
- 焼戻し軟化：局所的な加熱で硬度が低下します。
- 再焼入れ：さらに高温になると組織が変態し、硬く脆い層ができます。

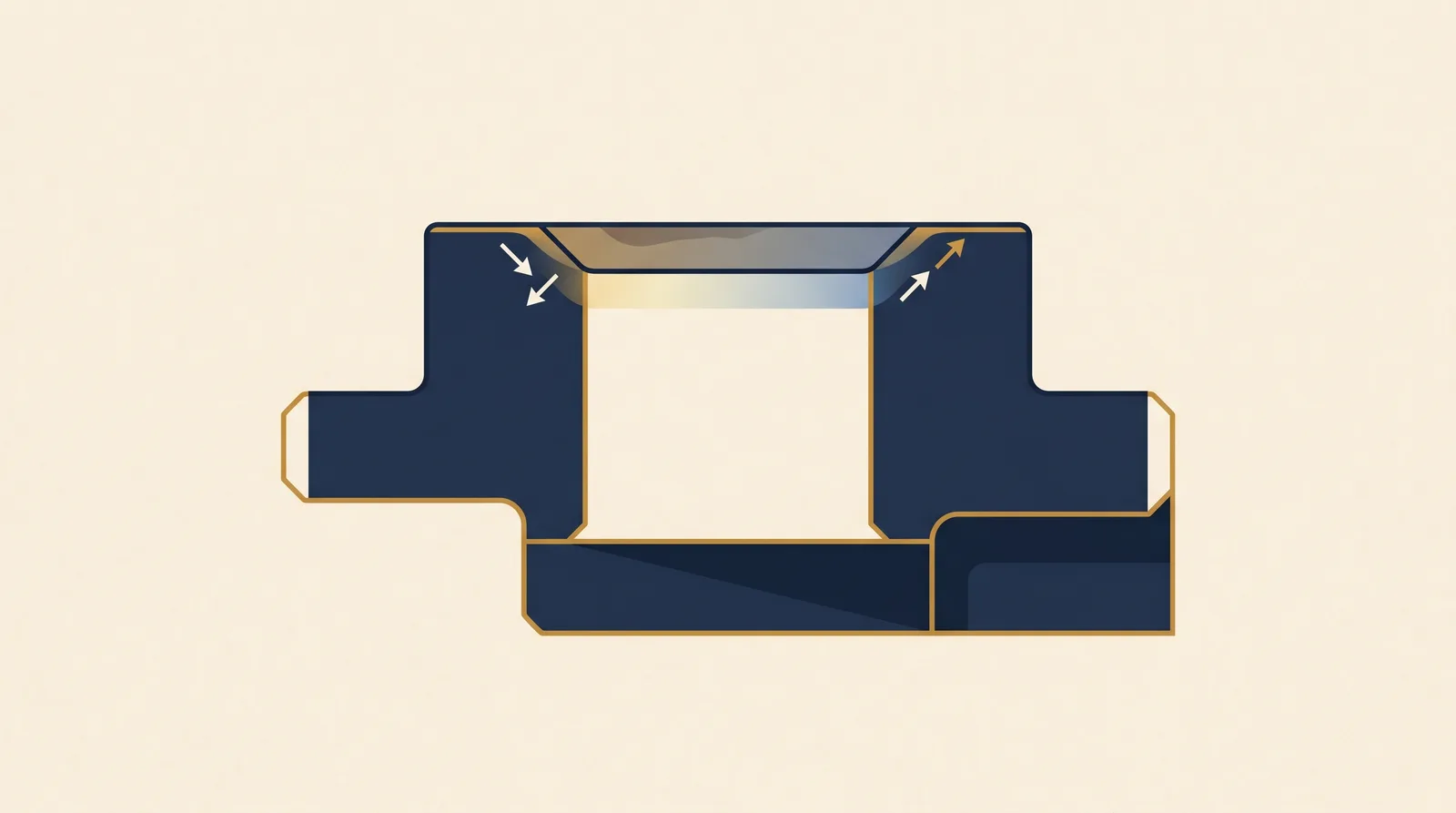

- 残留応力の悪化：表面の残留応力が圧縮から引張へ転じ、疲労破壊の起点になります。
- 微小クラック：熱応力や組織変態の体積変化で、研削割れ（微細亀裂）が生じることがあります。
これらは部品の疲労強度・寿命を低下させ、市場流出後の故障やリコールにつながります。とりわけ歯車・軸・ベアリングなど繰り返し荷重を受ける部品では、焼けの検査が品質保証の要になります。
研削焼けの主な検査方法

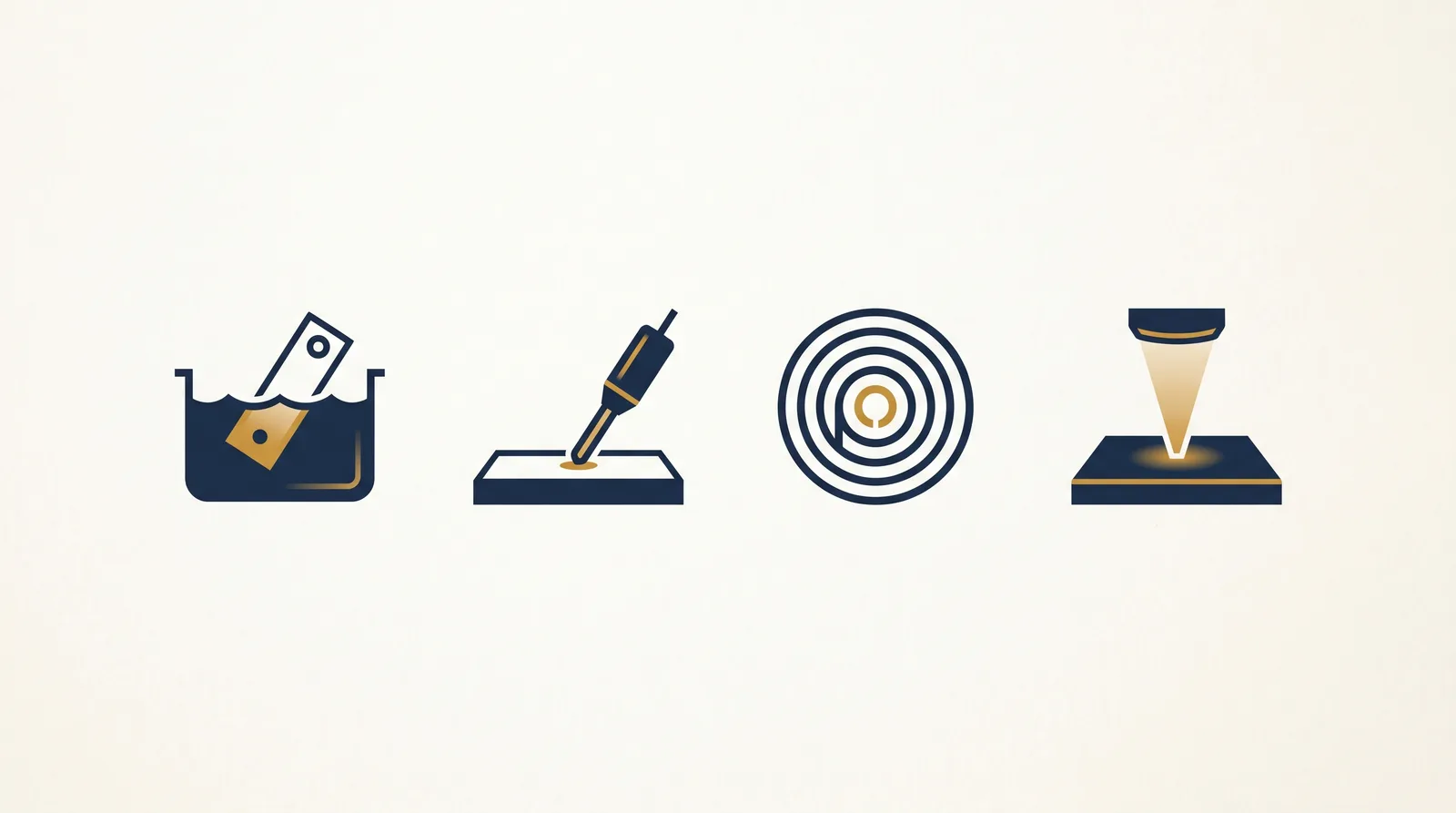

研削焼けの検査には複数の方法があり、目的（抜き取りか全数か、定性か定量か）に応じて使い分けます。
| 検査方法 | 原理 | 特徴 |
|---|---|---|
| 目視・外観 | 酸化層の変色（テンパーカラー）を見る | 簡便だが軽度の焼けは判定できず定量性がない |
| 酸エッチング（ナイタル腐食） | 硝酸＋アルコール等で腐食させ焼け部を可視化 | 規格化され面で焼けを把握。破壊・抜き取りで有害廃液を伴う |
| 断面組織観察＋硬さ試験 | 断面を腐食し変質層を組織と硬度で評価 | 変質層の深さ・性質を直接確認。破壊で時間がかかる |
| バルクハウゼンノイズ法 | 磁界を加え強磁性体に生じる磁気ノイズを測定 | 非破壊で硬度・応力変化を検出。生産ラインでも測定可 |
| X線回折（残留応力測定） | 結晶面間隔の変化から残留応力を測る | 残留応力の絶対値が測れる非破壊法。スポット測定でコスト高 |
| 渦流（渦電流）探傷 | 導電率・透磁率の変化を波形で判定 | 非接触・短時間で全数検査が可能。研削割れも検出 |
| 浸透探傷・磁粉探傷 | 表面開口きずに浸透液・磁粉を保持させる | 研削割れ（クラック）の検出に有効 |
代表的な規格として、JIS B 1756:2017「歯車－研削後の表面焼戻しの化学的エッチング検査方法」（国際規格ISO 14104:2014に対応）があります。鉄鋼製の歯車・軸・スプライン等が対象で、窒化部品やステンレス鋼には適用しません。焼戻しの程度は、焼戻しなし（一様な灰色）から再硬化までの等級で判定します。
近年は、有害廃液や目視依存といった酸エッチングの弱点を補うため、バルクハウゼンノイズ法や渦流探傷による非破壊・全数検査への置き換えも進んでいます。
検査は加工条件のフィードバックとセット
研削焼けの検査は、不良を見つけて終わりではありません。検査で焼けが見つかったら、加工側へフィードバックして再発を防ぐことが本質です。一般的な対策の優先順は次のとおりです。
- クーラントノズルの向き・流量を確認する
- 砥石のツルーイング・ドレッシング状態を確認する
- 切り込み・送りなどの加工条件を見直す
- 潤滑性の高い研削液や、多気孔の砥石へ変更する
つまり、焼けを「検査で見つける」体制と「加工で出さない」体制の両輪が、安定した品質につながります。難削材で焼けを抑える加工のコツはハステロイ・インコネルの内面研削でも触れています。
よくあるご質問
研削焼けは目視だけで判定できますか？
明確な変色を伴う焼けは目視でも気づけますが、軽度の焼戻し軟化や残留応力の変化は目視では分かりません。酸エッチングや非破壊検査を組み合わせて判定するのが確実です。
非破壊で全数検査したい場合は？
渦流探傷やバルクハウゼンノイズ法であれば、非破壊かつ短時間での検査が可能で、生産ラインでの全数検査にも対応できます。要求条件に応じて適切な手法を選びます。
ステンレスやアルミにもエッチング検査は使えますか？
JIS B 1756のエッチング検査は鉄鋼の歯車類が対象で、ステンレスや窒化部品には適用しません。材質に応じて別の検査方法を検討します。
アミイダの研削品質への取り組み
当社（株式会社アミイダ／群馬県太田市）は、難削材の精密研削を専門とし、研削焼けを「出さない」加工条件づくりに重点を置いています。CBN砥石を中心とした砥石ラインナップと温度管理された加工により、ハステロイ・インコネル等でも焼け・残留応力を抑えた仕上げに対応します。
検査が必要な場合も、要求される判定方法・基準をお知らせいただければ、加工条件の最適化とあわせてご提案します。設備の詳細は設備一覧でご確認ください。
■ お問い合わせ
研削焼けにお悩みでしたら、株式会社アミイダにご相談ください。材質・形状・要求品質をお知らせいただければ、焼けを抑える加工条件と検査の考え方をご提案いたします。
お問い合わせフォームからお気軽にどうぞ。
