ハステロイ・インコネルの内面研削｜難削材の精度確保のコツ

ハステロイやインコネルといったニッケル基耐食合金は、化学プラント・航空・半導体などの分野で欠かせない素材ですが、加工性は極めて低く「難削材」の代表格として知られています。特に内面研削で公差±1μmレベルの高精度を出そうとすると、ステンレスや焼入れ鋼とは別の戦略が必要です。

本記事では、ハステロイ・インコネルなどニッケル基合金を内面研削で仕上げるときの砥石選定・加工条件・クーラント管理・実務上のコツを、現場目線で整理して解説します。研削加工全般の基本については研削加工サービスのページもあわせてご覧ください。

■ お急ぎの方へ
ハステロイ・インコネル等の難削材の内面研削をご検討中の方は、お問い合わせフォームから仕様（材質・寸法・公差）をお送りください。試作1個から対応しています。

ニッケル基合金が「難削材」と呼ばれる理由

ハステロイ（Hastelloy）はNi-Mo-Cr系、インコネル（Inconel）はNi-Cr-Fe系の耐食合金で、いずれも高温強度・耐食性・耐酸化性に優れた素材です。ところが研削加工の観点では「3つの厄介な性質」を持っており、これが難削材と呼ばれる主な理由になっています。

加工硬化が著しい

ニッケル基合金は加工硬化指数が大きく、研削で塑性変形を受けた表面層が急速に硬化します。一度硬化した表面は次の砥粒に対してさらに大きな抵抗を生み、砥石摩耗を加速させる悪循環を起こします。実測で、加工前の表面硬さ（HV200程度）が加工後にHV400以上まで上昇するケースもあります。

熱伝導率が低く加工熱が逃げにくい

ハステロイの熱伝導率は約11W/m·K、インコネル718は約11.4W/m·Kと、炭素鋼（約50W/m·K）の1/4〜1/5程度しかありません。研削で発生した熱がワーク内部や砥石側に逃げず、加工点に集中するため、温度上昇による焼け（変色・クラック）や寸法変化が起きやすくなります。

砥石への親和性が高く目詰まりしやすい

ニッケル基合金は砥粒との化学的親和性が比較的高く、切粉が砥石表面に溶着して目詰まりを起こしやすい性質があります。目詰まりした砥石は切れ味を失い、さらに加工熱を増やすため、研削焼けや精度悪化の原因となります。

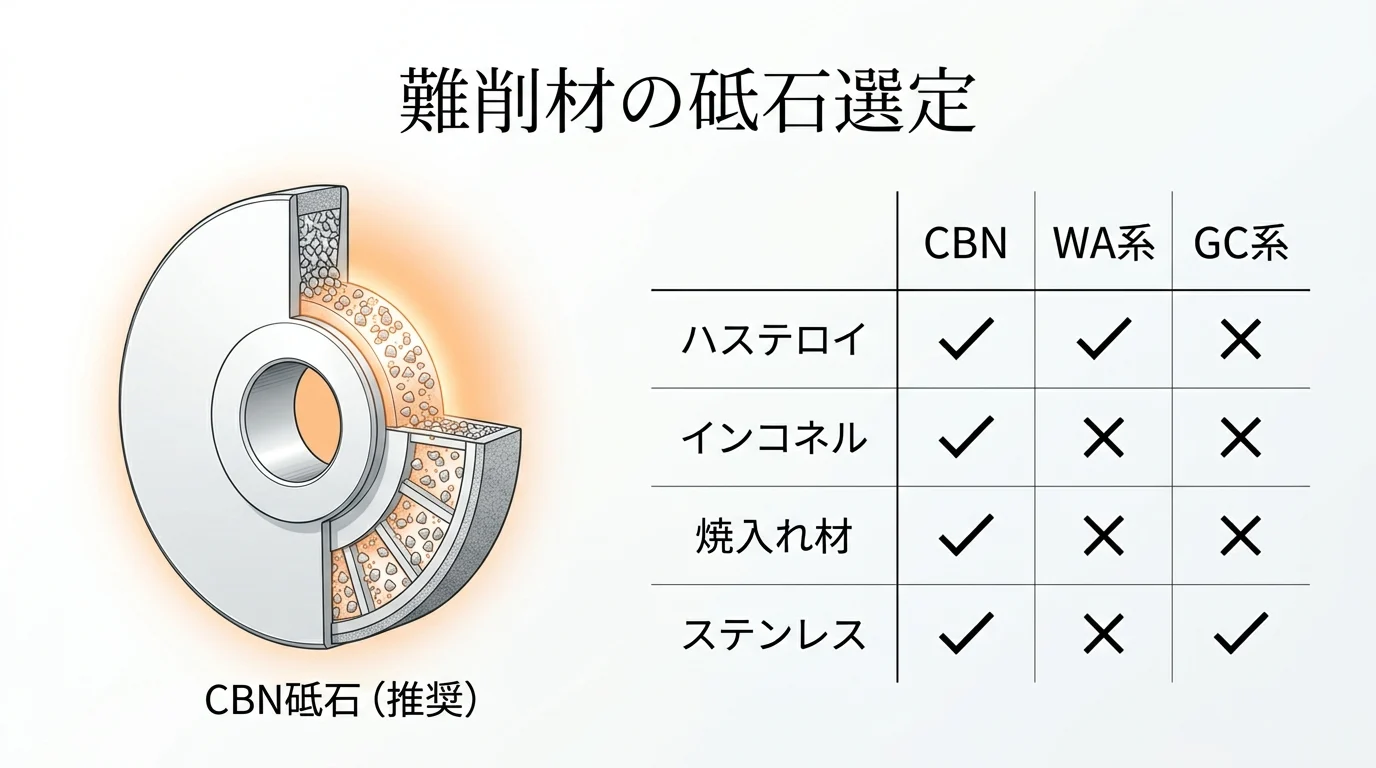

砥石の選定：CBNが第一選択肢になる理由

ニッケル基合金の内面研削では、CBN砥石（立方晶窒化ホウ素）が現実的な第一選択肢になります。WA系（白色アルミナ）やGC系（緑色炭化珪素）の砥石でも研削自体は可能ですが、砥石摩耗が激しく公差を維持できる加工数が極端に限られるため、量産では成立しません。

CBN砥石が選ばれる3つの理由

• 高い硬度: ダイヤモンドに次ぐ硬度を持ち、ニッケル基合金の硬化層に対してもエッジが立ちやすい
• 熱安定性: 1300℃前後まで安定で、加工熱による砥粒の脱落が少ない
• 化学的安定性: 鉄系・ニッケル系材料との反応性が低く、砥石への切粉溶着が起きにくい

粒度・結合度の選び方

難削材の内面研削では、粒度#100〜#150・低結合度（ソフト）の組み合わせが基本です。結合度を低めに設定することで、目つぶれする前に砥粒が脱落し、新しい切れ刃が常に露出する「自生作用」を促します。具体的な選定指針は次のとおりです。

ドレッシング頻度を上げる

ニッケル基合金は加工開始から短時間で目詰まりが進むため、ドレッシング（切れ味回復）の頻度を一般的な鋼材より上げる必要があります。SCM鋼の研削では10〜20ロット毎にドレッシングしていた条件でも、ハステロイでは3〜5ロット毎に必要というケースは珍しくありません。1ロット内でも仕上工程の前に必ずドレッシングを行うのが安全です。

加工条件の設定：切り込み量を控えめに

ニッケル基合金の内面研削では、ステンレスや焼入れ鋼での標準条件をそのまま使うと、砥石摩耗・熱変形・焼けのいずれかに必ず直面します。次の指針に沿って条件を控えめに設定するのが基本です。

切り込み量とテーブル送り

仕上工程ではスパークアウト時間を鋼材より長めに取ることで、加工硬化層の影響を最小化し、寸法のばらつきを抑えられます。

砥石回転数とワーク回転数

砥石周速はCBN砥石の能力を活かすため、25〜45m/sの高めに設定します。一方ワーク回転数は、加工硬化を抑えるため鋼材より20〜30%程度低めに設定するのが定石です。砥石とワークの速度比は60〜100倍で調整します。

クーラント管理：極圧添加剤の役割

ニッケル基合金の研削では、クーラントの選定と管理が公差達成の決め手になります。一般的な水溶性切削油では油膜が切れやすく、加工点での焼き付きや砥石への切粉溶着が起きるため、極圧添加剤（EP添加剤）を含む高機能タイプを選定するのが基本です。

クーラント仕様の目安

• 種類: 極圧添加剤入りの水溶性ソリューブルタイプ、またはニッケル基合金専用油
• 濃度: 5〜8%（一般材より1〜2%濃いめ）
• 流量: 一般材の1.5倍以上を目安に、加工点へ直接吐出
• 温度: 室温±2℃以内、できれば±1℃で安定化

クーラント温度の安定化はワークの熱膨張に直結します。φ50mmのインコネル718（線膨張係数約13×10⁻⁶/K）が1℃変動すると、寸法が約0.65μm変化する計算です。公差±1μmを狙う場合、クーラントクーラーの導入や恒温室での加工が現実的な対応策となります。クーラント以外の精度管理についても内面研削の精度管理で詳しく解説しています。

公差を出すための実務上のコツ

工程を細かく分割する

ニッケル基合金の研削では、粗→中→仕上の工程をはっきり分け、各工程の終了時に寸法・粗さ・温度を確認することが重要です。「一気に仕上まで」というアプローチは加工硬化層の蓄積を招き、最終工程での寸法不安定の原因になります。

加工硬化層を最小化する

仕上工程の切り込み量を1μm以下に抑え、砥石を切れ味の良い状態に保つことで、新たな加工硬化を最小限にできます。粗研削で深い切り込みを入れると硬化層が深くなり、後工程で除去すべき取り代が増えてしまうため、粗研削から条件を控えめに保つのが定石です。

真円度・円筒度を多点で管理

ニッケル基合金は加工中の温度変動による微小変形を起こしやすく、寸法は合っていても真円度・円筒度が悪化することがあります。三次元測定機（CMM）や円筒度測定機による多点測定を取り入れ、断面ごとの形状を確認することで、ロット内のばらつきを早期に発見できます。

アミイダのニッケル基合金 内面研削対応

当社（株式会社アミイダ／群馬県太田市）では、CBN砥石を中心とした難削材専用の砥石ラインナップと、温度管理された専用エリアでの加工により、ハステロイ・インコネル・モネル等の内面研削に対応しています。

対応範囲

研削専任チームによる加工体制と、難削材ごとの加工条件データベースをもとに、初回の試作から安定した精度で対応します。設備の詳細は設備一覧でご確認ください。
